Meranie kubatúry zemných prác dronom je metóda, pri ktorej dron nasníma celú plochu zhora, softvér z dát vytvorí presný 3D model terénu a z neho sa vypočíta objem výkopu, násypu alebo haldy materiálu. Namiesto desiatok bodov zameraných totálnou stanicou tak máte státisíce až milióny bodov, a to za zlomok času stráveného na stavenisku.

V tomto článku vysvetlíme princíp bez marketingu: čo skutočne určuje presnosť, kedy je lepší LiDAR než fotogrametria, ako dlho trvá spracovanie dát a čo hovorí legislatíva. Píšeme to z pohľadu dodávateľa, ktorý tieto merania robí denne.

Čo znamená meranie kubatúry zemných prác dronom

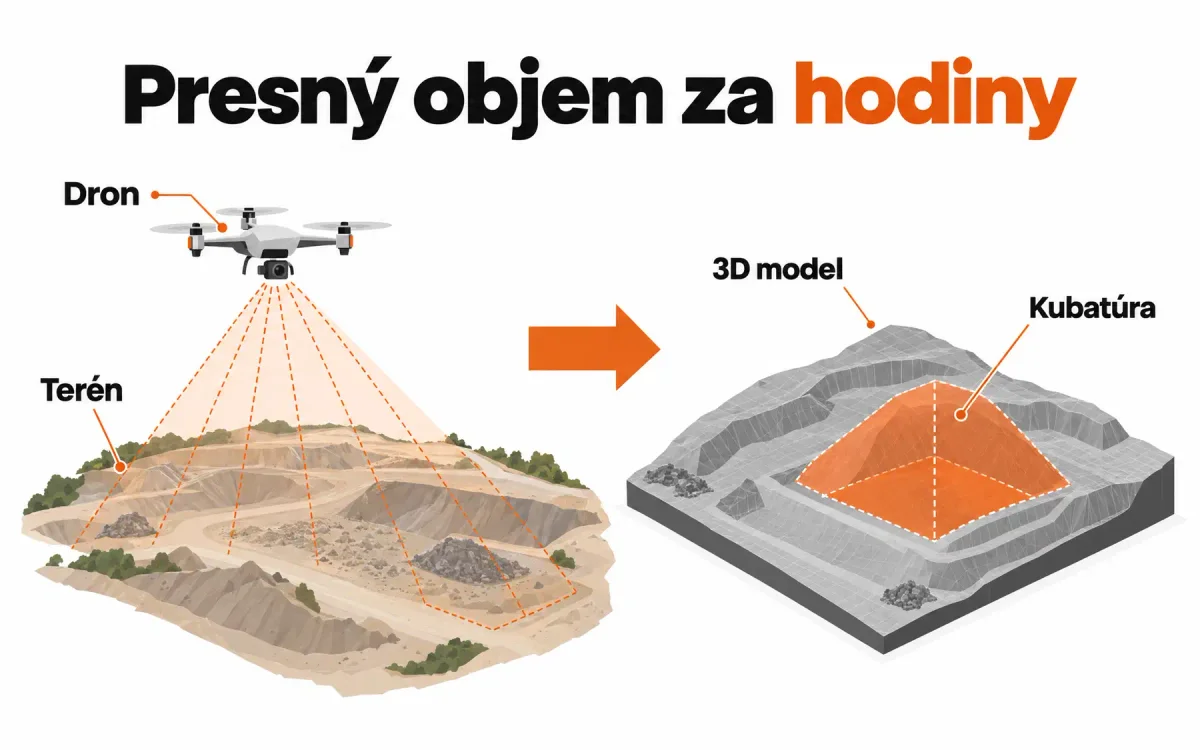

Princíp je jednoduchý. Dron preletí nad lokalitou v naplánovanej sieti liniek a buď nasníma stovky prekrývajúcich sa fotografií (fotogrametria), alebo terén preskenuje laserom (LiDAR). Softvér potom z týchto dát vypočíta polohu každého bodu v priestore a vznikne mračno bodov.

Z mračna bodov sa odfiltrujú objekty, ktoré nie sú terénom (stroje, kontajnery, porast), a vytvorí sa digitálny model terénu. Objem sa počíta ako rozdiel medzi dvoma plochami: aktuálnym povrchom a referenčnou rovinou alebo starším modelom z predchádzajúceho merania.

Typické využitie je všade tam, kde sa hýbe veľa zeminy alebo sypkého materiálu:

Stavby a zemné práce: priebežná kontrola výkopov a násypov, fakturačné podklady pre subdodávateľov
Lomy a pieskovne: mesačná inventúra zásob na skládkach kameniva
Skládky odpadu: sledovanie zaplnenosti a zostatkovej kapacity
Líniové stavby: cesty, železnice, protipovodňové hrádze
Rekultivácie a sanácie: dokumentácia stavu pred prácami a po nich

Meranie kubatúry zemných prác dronom vs. klasická geodézia: presnosť v praxi

Najčastejšia obava znie: je to dosť presné? Pri správne nastavenom procese áno. Presnosť merania dronom pri fotogrametrickom snímaní z RTK alebo PPK dronu sa po kalibrácii a overení na kontrolných bodoch bežne pohybuje v jednotkách centimetrov, horizontálne aj vertikálne. Pri výpočte objemov zemných hmôt je to porovnateľné s klasickými geodetickými metódami.

Dôležitý rozdiel je v hustote dát. Totálna stanica a GPS RTK merajú jednotlivé body, ktoré geodet vyberá podľa úsudku. Dron zmeria celý povrch, takže zachytí aj nerovnosti, ktoré by bodové meranie preskočilo. Touto témou sa systematicky zaoberajú porovnávacie štúdie z kameňolomov, napríklad porovnanie dronovej a tradičnej metódy výpočtu objemu skládok v lome Njuli.

KritériumFotogrametria z dronuLiDAR z dronuTotálna stanica / GPS RTKHustota bodovVeľmi vysokáVeľmi vysokáNízka, bodové meranieČas na ploche 5 haDesiatky minútDesiatky minútHodiny až dniPrienik vegetáciouŽiadnyČiastočnýÁno, geodet body vyberieMalá, stiesnená plochaMenej vhodnéMenej vhodnéNajvhodnejšieVýstupMračno bodov, ortofoto, modelMračno bodov, model terénuBody a línie

Čo v skutočnosti rozhoduje o presnosti merania (a čo konkurenčné články zamlčia)

Presnosť nerobí dron, ale postup. Tieto faktory reálne rozhodujú o tom, či bude výsledok v centimetroch alebo v decimetroch:

Počet a rozmiestnenie kontrolných bodov (GCP): body musia pokrývať celú plochu vrátane okrajov a výškových extrémov.
RTK/PPK korekcia polohy: posúva presnosť polohy snímok z metrov na centimetre a znižuje potrebný počet GCP.
Hustota mračna bodov: riedke mračno vyhladí hrany výkopu a objem skreslí.
Výška, rýchlosť a prekryv snímok: ovplyvňujú rozlíšenie aj riziko rozmazania a dier v modeli.
Vietor a svetlo: silný vietor, ostré tiene a mokrý lesklý povrch komplikujú spájanie snímok.

Dá sa dronom merať objem materiálu pod vegetáciou pomocou LiDARu?

Čiastočne áno. Fotogrametria vidí len to, čo vidí fotoaparát, takže zarastený terén zmeria ako povrch porastu a objem nadhodnotí. LiDAR meranie objemu funguje inak: laserový impulz sa láme cez medzery medzi listami a vracia sa vo viacerých odrazoch. Posledné odrazy zvyčajne pochádzajú zo zeme, takže softvér dokáže porast odfiltrovať a zostaviť model holého terénu.

Hranice tejto metódy sú však reálne. Pri hustom poraste či vysokej tráve sa na zem dostane málo impulzov a model terénu je v týchto miestach len odhadom. Pomáha let v období bez listov, nižšia výška preletu a doplnkové body zamerané klasicky.

Voľba je teda jednoduchá: na čistých haldách, výkopoch a skládkach stačí fotogrametria a kubatúra vyjde rýchlo a lacno. Na zarastených, rekultivovaných alebo lesných plochách siahnite po LiDAR skenovaní a dronovej fotogrametrii od GeoDrone.

Koľko trvá spracovanie dát a aké výstupy dostanete

Zber dát na mieste je najrýchlejšia časť. Plocha v rádoch hektárov sa zvyčajne nasníma za niekoľko hodín vrátane rozmiestnenia kontrolných bodov, samotný let býva otázkou desiatok minút.

Spracovanie trvá dlhšie: výpočet mračna bodov, filtrovanie, tvorba digitálneho modelu terénu a kontrola výsledkov zaberú bežne niekoľko pracovných dní podľa veľkosti lokality. Pri profesionálnom dodávateľovi je štandardná dodacia lehota 5 až 10 pracovných dní.

Štandardné výstupy a ich využitie:

DWG: vrstevnice, línie a rezy priamo do CAD pre projektanta
LAS / LAZ: mračno bodov pre ďalšie analýzy a porovnania v čase
OBJ: 3D model na vizualizáciu, prezentácie a BIM prostredie
Ortofoto a protokol kubatúr: podklad do stavebného denníka a pre fakturáciu

Je meranie dronom legislatívne uznané ako podklad pre geodeta a aké povolenia sú potrebné

Dronové meranie je plnohodnotný technický podklad. Protokol o kubatúre môže slúžiť ako podklad pre stavebný denník, fakturáciu a projektovú dokumentáciu. Ak však ide o výstup s právnymi účinkami, napríklad zápis do katastra alebo geometrický plán, musí ho spracovať a autorizačne overiť oprávnený geodet. Geodetické meranie dronom teda prácu geodeta nenahrádza, ale veľmi ju zrýchľuje.

Na strane prevádzky platia európske pravidlá. Lety dronov vrátane komerčných meracích prác upravujú nariadenia EÚ 2019/947 a 2019/945, ktoré delia prevádzku do kategórií open, specific a certified podľa miery rizika, ako uvádzajú pravidlá a štandardy pre drony podľa EASA.

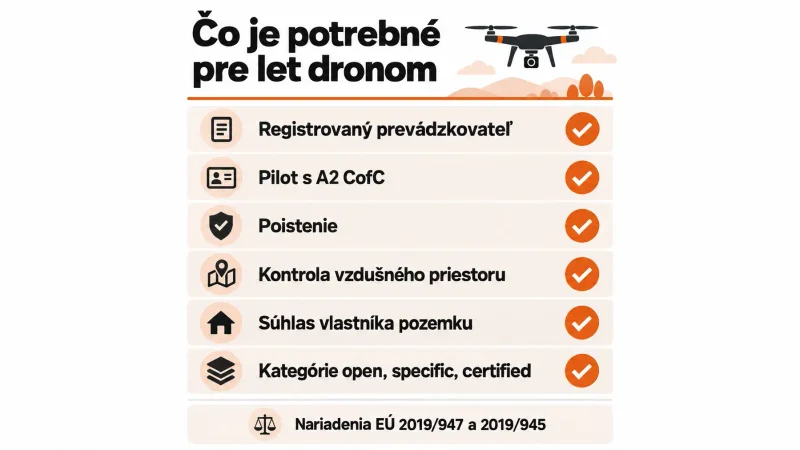

V praxi to znamená registrovaného prevádzkovateľa, pilota s kvalifikáciou (typicky A2 CofC pre lety v blízkosti osôb a zástavby), poistenie, kontrolu obmedzení vzdušného priestoru a súhlas vlastníka pozemku. Naši piloti majú licenciu A2 CofC a tieto náležitosti riešime za klienta.

Koľko stojí meranie objemu zemných prác dronom a kedy sa oplatí

Pevný cenník by bol zavádzajúci, lebo cena sa odvíja od projektu. Rozhodujú tieto faktory:

Veľkosť a tvar plochy: väčšia súvislá plocha je na hektár lacnejšia než niekoľko malých roztrúsených lokalít
Náročnosť terénu a technológia: svahy, vegetácia či obmedzený vzdušný priestor si vyžiadajú drahší LiDAR namiesto lacnejšej fotogrametrie
Rozsah výstupov a frekvencia: samotný protokol kubatúr je lacnejší než kompletný 3D model a BIM podklady, opakované mesačné merania majú nižšiu jednotkovú cenu

Ekonomika merania nie je len o cene za výjazd. Hlavná úspora je v čase: čo klasická metóda rieši dni, dron nasníma za hodiny, a spory o vyvezené kubíky sa riešia podkladom, nie odhadom. Dronové meranie sa oplatí najmä pri plochách od zhruba jedného hektára a pri projektoch s opakovanou fakturáciou objemov.

Ak chcete orientačné čísla na konkrétnu lokalitu, pošlite nám rozlohu, typ terénu a požadované výstupy. Služby dronového merania a 3D digitalizácie GeoDrone pokrývajú celé Slovensko a súčasťou dodávky je aj podpora po odovzdaní dát.

Často kladené otázky

Aká je presnosť merania kubatúry dronom v porovnaní s tradičnými metódami?

Pri RTK alebo PPK dronu a správne rozmiestnených kontrolných bodoch sa presnosť mračna bodov pohybuje v jednotkách centimetrov, porovnateľne s totálnou stanicou či GPS RTK, pričom dron navyše zachytí celý povrch.

Koľko stojí meranie objemu zemných prác dronom?

Cena závisí od veľkosti a členitosti plochy, zvolenej technológie, rozsahu výstupov a frekvencie meraní. Väčšie súvislé plochy a opakované merania majú nižšiu jednotkovú cenu.

Aké výstupné formáty (DWG, LAS, OBJ) získam z dronového skenovania?

Dodávame DWG s vrstevnicami a rezmi do CAD, mračno bodov vo formáte LAS alebo LAZ a 3D model v OBJ pre vizualizácie a BIM, plus ortofoto a protokol s výpočtom kubatúr.

Je meranie dronom legislatívne uznané ako podklad pre geodeta?

Áno, slúži ako plnohodnotný technický podklad. Výstupy s právnymi účinkami, napríklad geometrický plán alebo zápis do katastra, však musí spracovať a overiť oprávnený geodet.

Aké sú hlavné výhody použitia RTK dronov pri meraní objemov?

RTK dron pozná polohu každej snímky s centimetrovou presnosťou, takže model je presnejší a potrebuje menej pozemných kontrolných bodov, čo skracuje čas na stavenisku.

Ako dlho trvá spracovanie dát z preletu dronom do finálneho výpočtu kubatúr?

Zber dát trvá hodiny, spracovanie bežne niekoľko pracovných dní podľa veľkosti lokality. Štandardná dodacia lehota u profesionálneho dodávateľa je 5 až 10 pracovných dní.

Dá sa dronom merať aj objem materiálu pod vegetáciou pomocou LiDARu?

LiDAR dokáže vďaka viacnásobným odrazom preniknúť cez riedku vegetáciu a zostaviť model holého terénu. Pri hustom poraste je však odrazov zo zeme málo a model je menej spoľahlivý.

Aké povolenia sú potrebné na vykonávanie leteckých meracích prác na stavenisku?

Potrebný je registrovaný prevádzkovateľ dronu, pilot s kvalifikáciou (typicky A2 CofC), poistenie a dodržanie pravidiel kategórie open alebo specific podľa európskych nariadení, plus súhlas vlastníka pozemku.
